一．產品特點：

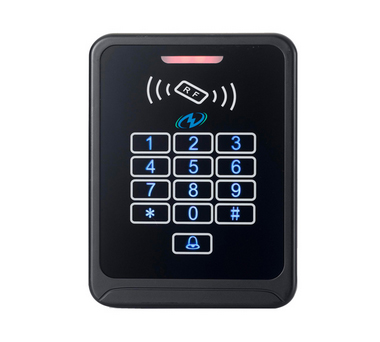

本觸摸門禁一體機專門為寫字樓、辦公室、智能大廈、小區、工廠、樓宇公共通道等出入口的控制而推出的一系列獨立型門禁控制器，支持感應卡開門、密碼開門、感應卡加密碼、脅迫加報警信號輸出等四種開門方式為用戶提供一個簡單直接又安全的門禁控制系統解決方案。

本產品與其它同類產品比較有以下優點：

1.全新觸摸式按鍵,實現更人性化的操作.

2.可直接外接標準WG26讀卡器，低成本實現單一門禁雙面進出開門的功能。

3.高安全性，脅持密碼報警、防拆報警、強行開門報警、報警信號輸出等功能使用戶的安全性更加完備。

4.操作靈活，不需要輸入用戶編號就可以直接連續增加用戶卡，完善的功能設置使你的安裝操作更加方便。

5.可通過操作選擇本機做為Wiegand26讀卡器使用.

特別提示：在使用本系統之前，請您詳細閱讀本操作說明，并嚴格按照手冊中的要求來操作。此用戶指南

將介紹本系統主要功能及操作使用方法。

二．功能參數：

?工作電壓：????DC 12V

開鎖電流：????≤1.5A

靜態電流：????≤60 mA

有效卡片容量：3000張卡

最大讀卡距離：5-10厘米

RF卡類型：???EMID或Mifare兼容卡

三．安裝說明

?

?卸下固定面板與底蓋的十字螺絲，取下底蓋，使用膠塞和螺釘將底蓋安裝在欲控制出入口的入口側墻壁，注意上下方向。

?

警告：請務帶電操作，安裝接線時切記先斷開電源，確認接線無誤后再接通電源！確認電源電壓為直流12V和電源正負極！

四．.線路連接圖:?

1.接線圖

???①反

2.接線說明：

CON1接口信號說明

CON2接口信號說明

?

?

??

五．管理卡設置及使用

1.增加管理卡

按住RESET鍵不松開，系統將進入增加管理卡模式，在5秒內連續刷兩張卡，第一張為增加卡，第二張為刪除卡，若不刷卡，則5秒后進入正常模式。

2.使用增加型卡增加用戶卡

刷增加型卡（在非編程狀態）=>刷未增加過的空白卡（或連續刷未增加過的空白卡）=>刷增加型卡

3.使用刪除型卡刪除用戶卡

刷刪除型卡=>刷用戶卡（或連續刷用戶卡）=>刷刪除型卡

六．編程設置方法：

初始管理密碼為12345,用戶密碼為8888

1.進入編程狀態:

按* =>輸入管理密碼=>按#

2.功能設置(需在編程狀態下)

(1)修改管理密碼

按0 =>輸入新管理密碼=>按# =>再輸入一次新管理密碼=>按#=>按*

注：密碼為4-8位任意數字

(2)增加用戶卡有二種方法

①.按1 =>刷未增加過的空白卡（或連續刷卡）=>按#=>按*

②.按1=>輸入8位卡序列號=>按#=>按*（或按1繼續增加卡片，增加完后按*退出）

注：8位卡序列號為卡面上前十位中的后八位，新增加的用戶卡初始開門密碼為8888

?(3)刪除用戶卡有三種方法

①.刪除全部用戶卡:

按2 =>按0000 =>按#=>按*

②.刪除被讀的卡:

按2 =>?刷卡(如有多張卡則連續刷卡) =>按#=>按*

③.刪除遺失的卡:

按2 =>輸入該卡8位序列號=>按#=>按*（或按2繼續刪除卡片，刪除完后按*退出）

注：8位卡序列號為卡面上前十位中的后八位

?(4)設置開門模式

①.讀有效卡開門:按3=> 0 0 =>按# =>按*

②.讀有效卡加密碼開門:按3=> 0 1 =>按#=>按*

③.讀有效卡開門或者輸入正確密碼開門:按3=> 0 2 =>

按#=>按*????

注:出廠設置為302讀有效卡或者輸入密碼開門

(5)設置開門時間

按4 => XX =>按#=>按*

注：XX表示00-99，單位為秒，出廠設置為3秒

(6)修改公共開門密碼:

按5 =>輸入一組四位數的新密碼=>按# =>再輸入一遍四位數的新密碼=>按#=>按*儲存。

注:密碼為四位任意數字

(7)防拆報警信號設置:

按6=>00 =>按#關閉防拆報警信號輸出，出廠設置默認為關閉

按6=>01 =>按#啟動防拆報警信號輸出。

(8)設置門狀態監視

按7=>00=>#=>按*關閉此功能,出廠設置默認此功能關閉

按7=>01=>#=>按*開啟此功能

注：門狀態監視需與門磁配合使用，開啟此功能時有如下兩種功能:

①.如果正常開門后忘了關門1分鐘后則蜂鳴器會鳴叫提示使用者關門，關門后報警停止

②.如果門被非法打開則會啟動報警信號輸出，同時有蜂鳴器鳴叫警示，刷有效卡或斷電后報警停止

(9)設置安全模式

按8=>00=>#=>按*關閉此功能，出廠設置此功能為關

閉

按8=>01=>#=>按*開啟此功能，有以下二種功能：

①.連續刷十次非法卡或輸入十次錯誤密碼或者刷有效卡后連續十次輸入錯誤密碼則啟動報警信號輸出，刷有效卡或斷電后報警停止。

②.正常刷卡開門/密碼開門/刷有效卡加密碼開門成功后2秒內按”8”字鍵啟動報警信號輸出，刷有效卡或斷電后報警停止,此功能可在受到脅迫時使用。

(10)修改個人密碼

按9 =>0 =>讀用戶卡>按#=>輸入一組四位數新密碼=>按#=>再輸入一遍四位數的新密碼=>按#，修改完畢。如要修改多張卡的密碼則在該模式下重復按0，再按照之前步驟操作即可，修改完成后按*后退出。

(11)設置時間

?按9=>1=>年月日時分秒星期=>#=>按*

?如：2011年01月01日23點59分59秒 星期六，輸入數字11010123595906 => #

??注:年份輸入后兩位，星期一到星期日對應01-07

(12)功能模式切換設置

?該門禁控制器可通過管理菜單方式切換到讀卡器

模式，讀卡器模式輸出WG26信號，密碼鍵盤功能可使用。具體操作方式如下：

按9=>1=>01=>#=>按*，然后斷電再通電，即可切換到讀卡器模式，若要恢復到正常模式，需對控制器進行初始化操作（看步驟八）。

七．用戶使用方法:

1.卡開門：正常工作狀態刷一張有效卡即可開門

2.卡加密碼開門:如果需刷卡加密碼的則在刷完卡后10秒鐘內輸入4位有效密碼按#即可開門，每張用戶卡對應一個密碼，用戶初始密碼為8888。

3.密碼開門：輸入用戶公共開門密碼按#開門，公共開門密碼為8888。

八．門禁控制器初始化步驟：

1. 斷電，按住Reset鍵(不松開)
2. 通電，持續按住Reset鍵約三秒蜂鳴器響一聲松開，初始化完成。

狀態:蜂鳴器鳴響一聲，門禁控制器進入用戶使用狀態。

說明:初始化操作僅修改系統密碼為缺省編程密碼12345，用戶密碼8888(出廠默認),其它數據不會被刪改。

附1:?指示燈說明

?附2：?蜂鳴器聲音說明

蜂鳴器鳴叫的狀態有“嘟”、“嘟-嘟”、“嘟-嘟-嘟”、“嘟。。。”長聲等四種。“嘟”為用于有效按鍵或開門按鈕；“嘟-嘟”用于成功的操作，“嘟-嘟-嘟”用于錯誤或失敗的操作；“嘟。。。” 長聲用于報警。具體見下表

附3：常見問題解答
